產品介紹
- 最高測量精度: ±(讀數的0.01%+量程的0.02%)
- 帶寬: DC,0.1Hz-5MHz
- 7個功率測量通道+2個電機輸入通道
- 可組合配置,多種輸入范圍和精度的模塊
- 同時7諧波獨立分析
- 最高500次諧波分析
- 瞬時功率測量
- X-Y顯示
- 最高10ms數據更新率
- 128GB/512GB固態硬盤
一諾高精度功率分析儀VIEW770產品說明書下載

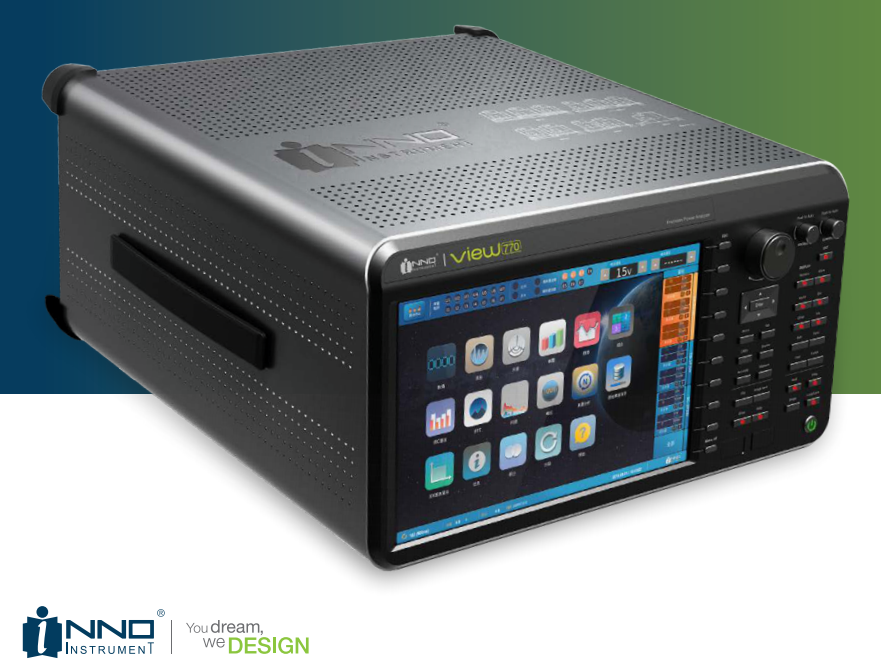

VIEW770 高精度功率分析儀可用來測量變頻器、 電機、 變壓器等功率轉 換裝置的電壓、 電流、 功率、 效率等各種參量。 儀器最多提供7個功率輸 入單元, 2個電機輸入通道, 并且支持多種類型的功率模塊組合。 其測量量程、 精度的多樣性使其可以廣泛用于各行各業, 比如電動汽車、 新能 源、 變頻器、 電機、 電池、 照明、 家用電器以及航空電子行業等。 儀器 功能強大, 具備多通道輸入、 高速采樣, 實時數值顯示、 波形顯示、 趨 勢圖、 棒圖和矢量圖等多種顯示功能, 運用其諧波分析、 電機評價、 電 壓波動及閃變測量和FFT( 快速傅里葉變換 )等功能可對各種系統進行高 效測量和分析。
功能優勢和特點
多種類型的輸入模塊
VIEW770支持不同電壓、電流輸入范圍以及不同精度的模 塊,一臺儀器上最多可安裝7個模塊,而且可以是不同的規格。這樣用戶可以根據自己的不同需求,選配不同規格的 模塊,量身定制所需儀器,只需一臺功率分析儀便可實現多種應用。目前提供6種不同規格的模塊,并且新的模塊在陸續更新中。
傳感器電源
VIEW770的功率模塊上有傳感器電源供電接口,當用戶選用的傳感器需要供電電源時,可以由儀器的這個端口直接供電。摒棄了傳統的傳感器需要外配供電裝置的方式,技術上的卓越改進使用戶使用上更加方便快捷。
人性化的操作界面
VIEW770采用12.1吋高分辨率觸摸顯示屏,支持觸摸操作。圖形化的功能模塊設計,便于用戶直觀操作。同時,還支持按鍵、旋鈕及鼠標操作。一鍵進入通道配置參數列表,多種配置參數在同一屏幕上顯示,可同時查看和設置相關參數,更方便進行輸入相關的參數設置。
強大的顯示功能
可以實現多種類型顯示,包括數值、波形、棒圖、趨勢、矢量等,高清大顯示屏還可將更多信息顯示于同一界面,一個
界面可以同時顯示數值、波形、棒圖和趨勢等多種信息。
自動量程快速切換
自動量程時,儀器的實際量程根據輸入信號的大小自動切換。但是,傳統的量程切換是逐檔變化的,而每檔的切換都需要時間。如果輸入信號變化較大,切換到合適的量程就需要很長的時間,而這段時間內的數據就無法測量,造成測量數據的丟失。VIEW770在自動量程時,當輸入信號超過了當前的量程,會先切換到最大量程,然后根據測量到的數值,直接切換
到最合適的量程,這樣可以大大縮短自動量程下量程切換的時間,減少測量數據的丟失。
電流相位補償
VIEW770具有相位補償功能,能以0.01°的分辨率對電流進行相位補償,以提高功率的測量精度。同時,VIEW770內部的相位補償功能,可以更加準確的進行高頻或低功率因數的功率測量。
最高10ms更新率+自動更新率
VIEW770的數據更新率為10ms~20s、Auto。最快10ms的更新率,可以在保證高精度的基礎上進行高速運算,并通過獨立數字濾波器技術確保測量值的穩定性。開啟自動更新率模式,可追蹤從0.1Hz開始變化的頻率信號,根據輸入信號的頻率自動改變數據更新率,便于對變化的信號進行更精準的測量。
周期分析測量
可計算交流輸入信號每個周期的電壓、電流、功率等參數,最多測量多達3000個周期的數據,并按周期排列顯示測量值。
積分功能
積分功能包括功率積分、電流積分等,可以計算電能(Wh)或電荷(Ah)。同時,有功功率積分有兩種模式:買賣電,進行正負交流功率積分以統計電網的買電賣電電能;或充放電,進行正負瞬時功率的積分以統計電池的充電放電電荷。
另外,當長時間積分時,如果輸入信號有較大變化,會造成不合適的量程帶來的測量誤差。在積分時可以打開自動量
程功能,可以自動調整量程,有效減少這種誤差。
諧波分析
可同時對所有7個功率通道進行諧波分析測量,并且可以選擇不同的PLL源,大大提高了在變頻電機、機器人、照明等領域的諧波測量效率。測量的諧波次數最多可達500次。
雙電機評價
VIEW770可接入扭矩轉速傳感器的模擬或脈沖輸出信號,測量電機的轉速/方向、扭矩、同步速率、機械功率、滑差、
電角度、效率等參數。輸入還可以分成兩組,同時測量兩個電機的參數,更適合于電動車等多電機使用場合。
瞬時功率測量
VIEW770對顯示的波形之間進行運算,并可顯示運算后的波形。比如將電壓和電流的波形進行乘法運算,便可顯示測量信號的瞬時功率波形,并可測量數值大小。
X-Y顯示功能
FFT功能(快速傅里葉變換)
FFT功能可以設置采樣點數、采樣比等參數,分析輸入信號的頻譜,這樣可以觀察到諧波測量中無法顯示的頻率部分。
IEC諧波及電壓閃變
IEC諧波測量符合IEC61000-4-7標準,可測量和顯示包含間諧波的電流諧波值。還可以根據IEC相關標準,進行電壓波動與閃變的測量、分析與判定。
大容量存儲及打印
VIEW770可對電壓、電流、功率等測量數據以及電壓、電流顯示波形數據進行實時存儲,最快存儲速率可達100次數據每秒。另外,還可以實現采樣原始數據的保存,便于后期對數據進一步處理分析。儀器內置大容量存儲空間,真正實現大容量、高效率存儲。同時,VIEW770通過USB或LAN口,可外接打印機,以便于進行現場打印。
INNO VIEW770 Viewer軟件
INNO VIEW770 Viewer軟件是一款PC應用軟件,用戶可以在遠程PC端對儀器實現遠程控制,并顯示數值、單雙諧波、趨勢、矢量、棒圖、組合、IEC諧波、FFT、閃變、電機、周期分析、X-Y圖表、低壓穿越顯示等,并可將數據保存在PC
端,可保存并打印IEC諧波和閃變的數據報告。
