產品介紹
- 集示波器，萬用表，波形記錄儀，測量值記錄儀，協議分析，FFT頻譜分析儀于一體
- 帶寬70 MHz、100 MHz、200 MHz，存儲深度12 Mpts，采樣率1 GSa/s
- SPO數字熒光技術，波形刷新率10 萬幀/秒（Sequence模式下可達40 萬幀/秒）
- 重量僅為1.75 kg，標配便攜式單肩包，能輕松裝入多種探頭以及配件
- 基于硬件實現的真有效值萬用表
- 新款鋰電池，容量6900 mAh，續航時間達到5.5 小時
- 防塵防水級別達到IP51 級
- 示波器：采用鼎陽SPO數字熒光示波器技術，刷新率達40 萬幀/秒，數字觸發技術讓波形顯示更加穩定。標配5種廣泛應用于嵌入式以及汽車行業串行協議的解碼功能。
- 萬用表：基于硬件實現的真有效值測量，不僅可以測量多種參數值，還可以繪制示波器和萬用表測量值的趨勢圖。
- 記錄儀：在25 kSa/s采樣率下，可記錄并回放波形長達22 小時。
- 注：尺寸：276 mm * 168 mm * 68 mm；質量：1.75 kg

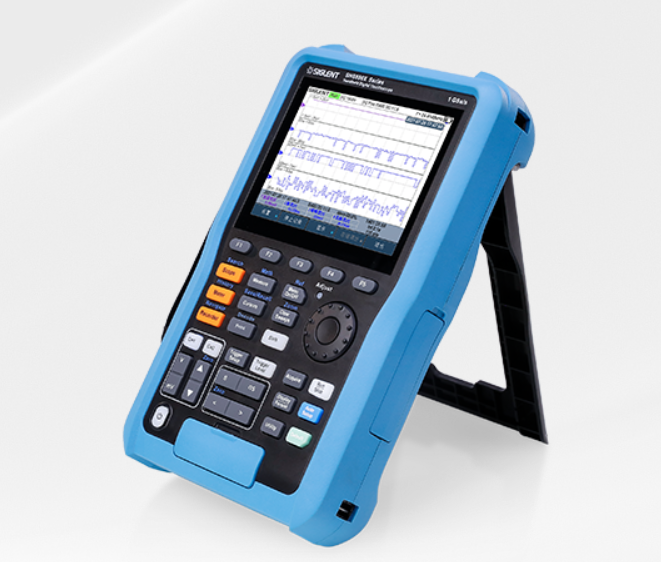

SHS800X系列手持示波表
多能合一
鼎陽SHS800X系列手持示波表是集示波器，萬用表，記錄儀，頻譜分析，協議分析等功能于一體的多功能示波器，廣泛應用于研發、生產、維修等領域。
超便攜
小于A4紙的前面板尺寸縮小了儀器體積，后面板支撐架支持立式放置，側邊尼龍提手方便手持操作。標配的肩包可同時裝下機身以及探頭等配件，便于外出攜帶。
超長續航
自帶6900 mA大容量充電鋰電池，續航時間可達5.5 小時，電池通過UL認證，安全可靠。采用電池供電，大大增加了儀器的使用場景，使得其在現場測試中，擁有獨特的優勢。
IP51級防塵防水
SHS800X系列手持示波表支持IP51 級防塵防水，儀器正常運作不受細小灰塵侵入和垂直落下水滴影響，可勝任多種復雜環境中的測試。
規格參數
| SHS807X | SHS810X | SHS820X | ||
| 帶寬 | 70 MHz | 100 MHz | 200 MHz | |
| 最高實時采樣率 | 單片1 GSa/s ADC芯片，通道交織時采樣率1 GSa/s，通道全部開啟時，每通道采樣率500 MSa/s | |||
| 通道數 | 2示波器通道，1萬用表接口 | |||
| 最大存儲深度 | 通道交織模式12 Mpts/CH，非交織模式6 Mpts/CH | |||
| 最高波形捕獲率 | 400,000 幀/秒 (Sequence 模式) | |||
| 觸發類型 | 邊沿（Edge）、斜率（Slope）、脈寬（Pulse width）、窗口（Window）、欠幅（Runt）、間隔（Interval）、超時（Dropout）、碼型（Pattern）、視頻（Video）、串行觸發（IIC、SPI、UART、CAN、LIN） | |||
| 解碼類型（標配） | IIC， SPI， UART， CAN， LIN | |||
| 記錄儀 | 波形記錄儀，最大記錄采樣率25 kSa/s，最小采樣率1 Sa/s | |||
| 測量值記錄儀，最大記錄間隔 10 分鐘，最小記錄間隔0.1 秒.最多可同時記錄4 組 | ||||
| 接口 | USB Host， USB Device | |||
| 最大安全輸入電壓（示波器） | BNC 信號端到保護地之間 CATII 300 Vrms BNC 接地端到保護地之間 CATII 30 Vrms BNC 信號端到BNC接地端之間 CATII 300 Vrms |
|||
| 最大安全輸入電壓（萬用表） | CATIII 300 Vrms， CATII 600 Vrms | |||
| 探頭 | PP510 | PP510 | PP215 | |
| 顯示屏 | 5.6 英寸 TFT-LCD 顯示屏，分辨率 640 * 480 | |||
| 重量 | 凈重1.75 kg，毛重3.5 kg | |||
| 分辨率 | 6000 Counts | |
| 直流電壓測量 | 60 mV 600 mV-600 V 1000V |
±1%±15 digit ±1%±5 digit ±1.5%±5digit |
| 交流電壓測量 | 60 mV 600 mV-600 V 750V |
±1%±15 digit ±1%±5 digit ±1.5%±5digit |
| 直流電流測量 | 60 mA-600 mA 6 A-10 A |
±4%±10digit ±5%±5 digit |
| 交流電流測量 | 60 mA-600 mA 6 A-10 A |
±4%±10digit ±5%±5 digit |
| 電容測量 | 40 nF 400 nF-400 μF |
±5%±50 digit ±5%±5 digit |
| 電阻測量 | 600 ?-6 M? 60 M? |
±1%±5 digit ±4%±5 digit |
| 導通 | 電阻 < 50 Ω時，蜂鳴器鳴叫 | |
| 二極管測試 | 0-2 V | |
| 界面顯示 | 5.6 英寸 TFT-LCD 顯示屏，分辨率 640 * 480 |
| 供電方式 | 本機電池供電或外接直流適配器供電，內置可供電鋰電池：6900 mAh 電池供電約5.5 小時外置適配器：100-240 V 50/60 Hz輸入9 V、4 A輸出 |
| 機身尺寸 | 276 mm * 168 mm * 68 mm |
| 配件 | 無源探頭兩根、電源線、直流適配器、萬用表筆 |
型號
帶寬
通道數
最高實時采樣率
存儲深度
波形刷新率
萬用表功能
記錄儀
參考價（含稅）
SHS807X
70 MHz
2
1 GSa/s
12 Mpts
400,000 幀/秒 (Sequence 模式)
電壓、電流、電阻等 八種常見功能
長達22 小時
￥3,988
SHS810X
100 MHz
2
1 GSa/s
12 Mpts
400,000 幀/秒 (Sequence 模式)
電壓、電流、電阻等 八種常見功能
長達22 小時
￥4,688
SHS820X
200 MHz
2
1 GSa/s
12 Mpts
400,000 幀/秒 (Sequence 模式)
電壓、電流、電阻等 八種常見功能
長達22 小時
￥6,888
