產品介紹

EA-PS 91000-40 3U 為德國EA電源，是一款優質德國電源，在進口直流電源中被廣泛用于汽車測試電源等領域。

EA-PS 91000-40 3U 產品技術規格書（點擊右鍵另存為）和使用手冊（點擊進入）由德國EA代理，上海雨芯儀器科技有限公司提供（http://www.lpqd.cn）



• 多相輸入電壓340...460 VAC
• 效率高達95.5%
• 輸出功率等級：3.3 kW, 5 kW, 6.6 kW, 10 kW, 或15 kW, 還可擴展至480 kW
• 輸出電壓：0...40 V 至 0...1500 V
• 輸出電流：30 A 至 510 A，還可擴展至5100 A
• 靈活的功率調整輸出級
• 各種保護功能 (OVP, OCP, OPP, OTP)
• 帶按鍵的控制面板與液晶顯示器，可顯示實際值、設定值、狀態與報警
• 隔離模擬接口
• 溫控風扇制冷
• 40 V產品型號符合SELV標準 (EN 60950)
• 配放電電路(在10 s內Uout < 60 V)
• 內置USB與以太網端口，或可選擇安裝IEEE/
• GPIB端口
• EMC符合EN 61010 等級B，且獲得T?V認證
• 支持SCPI指令語言

EA-PS 91000-40 3U 概要

本產品為德國EA電源，是一款優質德國電源，在進口直流電源中被廣泛用于汽車測試電源等領域。

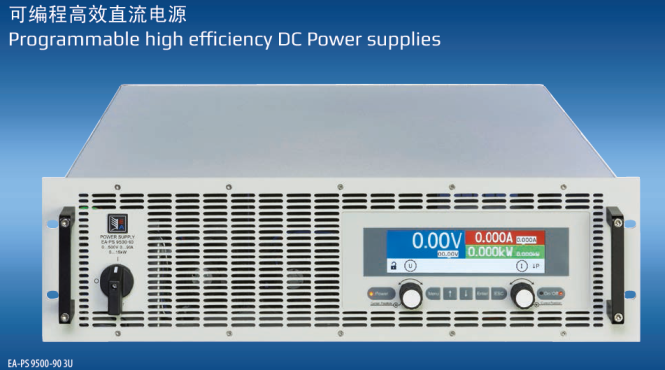

EA-PS 9000 3U系列是一款由微處理器控制的高效實驗室電源，其標準型號配備多種功能和特征，用戶使用起來更方便、有效。

控制面板上清晰地分布有兩個旋鈕，六個按鍵，以及兩個LED燈。同時還有一顯示所有數值與狀態的彩色TFT液晶顯示器，從而簡化了產品的使用。

若想獲得比單機更大的輸出功率，可按用戶需求，配置高達42U的機柜，以獲得最大150 kW的功率。

AC輸入

所有型號都采用主動式功率因數，專門設計成在340V至460 V AC 的三相交流電。

功率級

本系列所有型號的輸出功率都可靈活調整。可在較低電流時輸出較高電壓，或在低電壓時輸出較高電流，但總是維持在最大額定功率范圍內。因此僅用一臺產品就能覆蓋廣泛的應用。



直流輸出

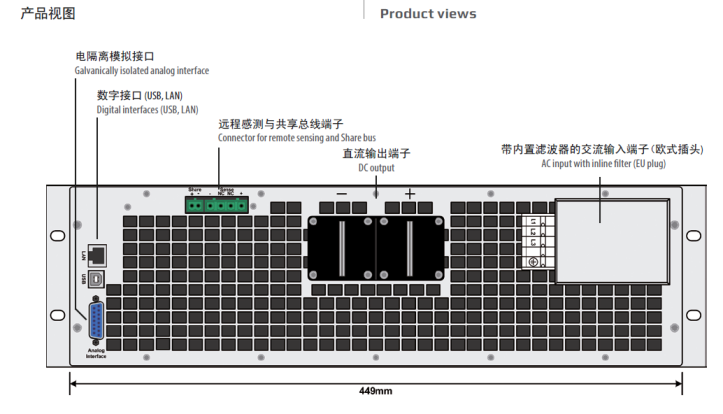

本系列有0...40 V和0...1500 V輸出電壓，0...30 A和0...510 A輸出電流，0...3.3 kW，0...5 kW，0...6.6kW，0...10 kW或0...15 kW輸出功率的不同型號。輸出端位于產品后面板上。

放電電路

額定輸出電壓為200 V或以上的產品，其輸出電容都配有一放電電路。在空載或帶小負載時，它能確保危險電壓在直流輸出關閉后降至60 V DC以下。該電壓值被認為是對人體安全的最高電壓。

保護功能

為保護連接設備，可給產品設定一過壓保護極限值(OVP)，以及過流(OCP)與過功率(OPP)保護極限值。

一旦因故超過這三個值中的一個，直流輸出會被立即切斷，并在顯示器與接口端發出一狀態信號。本產品還有過溫保護，如果產品過熱，它會關斷直流輸出。

顯示器和控制鍵

產品所有重要信息都清晰地顯示在彩色的TFT顯示屏上。

通過該顯示器，電壓與電流的實際輸出值和預設值，(CV, CC, CP) 實際控制狀態與其它狀態，報警與設置菜單的設定，都清晰顯示出來。

為了便于旋鈕能調節參數，只需按一下該旋鈕，就可更換數值小數點后的光標位置。所有這些特性有助于操作者的便利性。

其面板鎖定功能可鎖住整個面板，從而保護產品與連接負載免受意外誤用。



擴展功能

可按需求將本系列單機產品組成各種配置，并裝于高至42U的機柜內，并聯后獲得一個總功率高達480kW的組合系統。也可參考第136頁。

遠程感測

遠程感測輸入端可直接用線連到負載設備，以補償連線上的部分壓降。如果感測輸入端已接到負載上，本電源會自動調整輸出電壓，以確保負載獲得準確所需的電壓值。

數字接口

所有型號在其后板默認有兩個電隔離數字接口（標準版：1x USB & 1x Ethernet，帶3W選項的：1xUSB & 1x GPIB）。可通過發送SCPI語言指令或ModBus RTU協議，經USB與Ethernet接口，控制和監控產品，而GPIB僅支持SCPI語言。

模擬接口

產品后板上裝有一隔離模擬接口端子。它具有一模擬輸入腳，接上0 V...10 V或0 V...5 V電壓，可設置0...100%的輸出電壓、電流與功率。

要監控輸出電壓與電流，可給模擬輸出腳接上0 V...10 V或0 V...5 V電壓完成。此外，還有幾個輸入腳和輸出腳，可用來控制和監控產品狀態。



可選件

• 高速躍變 (也可見142) *
• 水制冷（僅針對200 V以下型號）
• 還可安裝帶固定GPIB端口的三位接口（3 W），而非接口模塊用的默認插槽
